Fiche de prise de cote menuiserie : le modèle PDF (rénovation et neuf) + la méthode terrain
Une fiche de relevé, ce n'est pas une largeur et une hauteur griffonnées sur un coin de devis. C'est un document qui doit rester lisible six semaines plus tard, à l'atelier, par quelqu'un qui n'était pas sur le chantier. Voici le modèle de fiche de prise de cote, en neuf comme en rénovation sur dormant existant, et la manière de remplir chaque case sans rien oublier.
Sur le chantier, Aplomb reprend l'essentiel de cette fiche sur téléphone, avec le croquis coté dessiné automatiquement : essayer sur votre prochain relevé.
Au sommaire
La fiche de prise de cote est la pièce d'origine du dossier. Tout ce qui suit — le chiffrage, la commande à l'usine, le plan de pose, la facture — en découle. Si elle est incomplète, personne ne s'en aperçoit avant la livraison : c'est à ce moment-là qu'on découvre qu'il manquait le sens d'ouverture ou l'épaisseur du doublage, et qu'il est trop tard. D'où le principe qui gouverne le gabarit ci-dessous : une case vide est une case à remplir, pas une case sans objet. Si l'information n'existe pas, on écrit « sans objet », on ne laisse pas blanc.
1. À quoi sert une fiche de prise de cote ?
Une fiche de prise de cote sert à transmettre le relevé d'une menuiserie à ceux qui chiffrent, commandent et posent, sans perte d'information entre le chantier et l'atelier. Un bon gabarit répond à quatre questions, et il y répond sans que personne n'ait besoin de vous appeler.
- De quelle ouverture parle-t-on ? Un repère unique et une localisation précise. « Fenêtre chambre » ne suffit pas dans une maison qui en compte trois.
- D'où la cote a-t-elle été prise ? Le tableau maçonné, le fond de feuillure, le passage de l'ancien dormant au plus étroit : ce sont trois références différentes, et la même valeur numérique n'a pas le même sens selon celle qu'on a utilisée.
- Dans quel état est le support ? Équerrage, appui, linteau, doublage, coffre existant. C'est ce qui décide du calage, de l'étanchéité et parfois du type de pose.
- Qui a relevé, et quand ? Un nom et une date. Six semaines plus tard, c'est la seule façon de savoir à qui poser la question.
Le reste — le vitrage, la couleur, la quincaillerie — est du commercial ; ça se corrige par téléphone. Les quatre points ci-dessus, non : ils demandent un retour sur site.
2. Que contient le modèle de fiche de prise de cote ?
Une fiche de prise de cote complète tient en huit blocs : l'en-tête du chantier avec le repère de la menuiserie, le croquis coté, les cotes relevées, le type de pose, l'ouverture et la composition, le support et l'environnement, le produit et ses options, puis les photos et le visa du releveur.
Le format qui fonctionne sur le terrain, c'est une menuiserie par feuille A4, en portrait, avec un cadre de croquis assez grand pour dessiner l'ouverture vue de l'intérieur. Sur une demi-page, on finit toujours par écrire dans la marge.
Le tableau ci-dessous détaille ce que contient chaque bloc et ce qu'il évite comme mauvaise surprise.
| Bloc | Ce qu'on y écrit | Ce que ça évite |
|---|---|---|
| 1 · En-tête | Chantier, client, adresse, date, nom du releveur, n° de page | Une fiche orpheline retrouvée dans une camionnette trois semaines plus tard |
| Repère | F1, F2, P1… reporté au crayon sur l'ouverture elle-même | L'inversion de deux fenêtres de dimensions voisines à la livraison |
| 2 · Croquis coté | L'ouverture vue de l'intérieur, vantaux, sens, imposte, allège | Une composition mal comprise à l'atelier |
| 3 · Cotes | L1/L2/L3, H1/H2/H3, D1/D2, la cote retenue et sa référence | Une cote unique dont personne ne sait d'où elle est prise |
| 4 · Type de pose | Tunnel, applique, feuillure, rénovation, dépose totale | Le jeu de pose appliqué au mauvais endroit |
| 5 · Ouverture | Tirant/poussant, paumelles D/G, vantaux, divisions | Une porte qui ouvre du mauvais côté au moment de la pose |
| 6 · Support | Nature du mur, doublage, appui, linteau, coffre de volet | Une tapée trop courte, un appui qui ne reçoit pas le seuil |
| 7 · Produit | Matériau, teinte intérieure/extérieure, vitrage, quincaillerie | Un aller-retour commercial de trois jours avant commande |
| 8 · Photos & visa | Numéros des clichés, observations, signature du releveur | Une discussion d'après-coup sur l'état de l'existant |
Le modèle PDF reprend l'essentiel de ce gabarit sur une page A4, à imprimer puis à photocopier par paquets de vingt ; ce qui n'y a pas de case pré-imprimée (adresse du client, quincaillerie) se note en observations : télécharger la fiche de prise de cote.
3. Comment remplir chaque case de la fiche ?
Chaque case se remplit pour être lue sans ambiguïté à l'atelier : les cotes en millimètres avec leur référence de mesure, le type de pose coché, le sens d'ouverture avec le côté d'où l'on regarde, et « sans objet » plutôt qu'une case vide. Le gabarit ne vaut que si chaque case est comprise de la même façon par celui qui relève et par celui qui fabrique. Voici la lecture de chacune.
Repère et localisation
Un repère court et unique par menuiserie : F1, F2 pour les fenêtres, P1, P2 pour les portes, B1 pour une baie. On y ajoute la localisation réelle : niveau, pièce, orientation. « F4 — R+1, chambre nord, façade rue » est exploitable ; « fenêtre du haut » ne l'est pas. Sur les chantiers à plusieurs bâtiments, on préfixe par le bâtiment ou la cage d'escalier.
Type de pose et nature de la dépose
C'est la case qui donne un sens à toutes les autres. Tunnel, applique, feuillure, rénovation sur dormant conservé, dépose totale : chacune impose une référence de mesure différente. En rénovation, on précise en plus l'état du dormant existant — bois sain, bois altéré en partie basse, métal — parce que c'est ce qui fait basculer un chantier de la dépose partielle vers la dépose totale, et donc changer complètement la cote à relever. Les types de pose et leur influence sur la mesure sont détaillés dans le guide complet de la prise de cote en menuiserie.
Les cotes : trois largeurs, trois hauteurs, deux diagonales
Huit valeurs, toutes en millimètres, toutes conservées sur la fiche. Les trois largeurs se prennent en haut, au milieu et en bas ; les trois hauteurs à gauche, au centre et à droite. On retient la plus petite de chaque série pour la fabrication, mais on note les trois : l'écart entre elles décrit la géométrie réelle de l'ouverture, et c'est une information de pose. Les deux diagonales, prises d'angle à angle opposé, disent si le tableau est d'équerre. Un écart de quelques millimètres est la vie normale d'une maçonnerie ; un tableau franchement « en losange » se signale au fabricant et se prépare au calage. Les tolérances admises et les jeux périphériques à respecter font l'objet d'une page dédiée : jeu de pose et tolérances du DTU 36.5.
Sens d'ouverture et composition
Deux informations et un point de vue. D'abord tirant ou poussant — en France, l'ouvrant tirant vers l'intérieur est le cas courant. Ensuite le côté des paumelles, à droite ou à gauche. Enfin, et c'est ce qu'on oublie : depuis quel côté vous regardez. On écrit « tirant droit, vu de l'intérieur », et on double d'un croquis dont la pointe du triangle désigne le côté des paumelles. La composition complète la case : nombre de vantaux, présence et hauteur d'une imposte, d'une allège, position des traverses et meneaux. Pour chaque type d'ouverture, du fixe au coulissant, notre guide explique comment noter le sens d'ouverture sans ambiguïté.
Support, doublage et environnement
Nature du mur (parpaing, brique, béton, pierre, ossature bois), épaisseur du gros œuvre, et surtout épaisseur du doublage, du nu de la maçonnerie au nu de la plaque, avec sa composition (isolant, plaque). C'est elle qui détermine la tapée en pose en applique, et elle se mesure sur place — pas au téléphone. On note aussi l'appui (saillie, pente, état), le linteau, la présence d'un coffre de volet roulant conservé ou déposé avec son type de manœuvre, le seuil existant, et les contraintes d'accès pour la pose.
Produit, options, photos et visa
Matériau, teinte intérieure et extérieure (avec la référence RAL quand elle est connue), vitrage, quincaillerie, options : entrée d'air, seuil PMR, grille, poignée. Puis les numéros de photos, correspondant aux clichés pris sur place, et une case d'observations libre. La fiche se termine par la date et la signature du releveur. Une fiche datée et signée, accompagnée de photos, est une pièce solide pour discuter d'un écart : elle montre ce qui a été vu, et dans quel état.
4. Quelle fiche utiliser en rénovation et en dépose totale ?
En dépose totale, la fiche porte la cote du tableau maçonné, relevée une fois l'ancien bâti retiré ; en rénovation, la cote prise dans le passage de l'ancien dormant, au plus étroit (au nez de l'ancienne feuillure, pas au fond), avec l'état de ce dormant. Le même gabarit ne se remplit pas de la même manière selon qu'on part d'une maçonnerie nue ou d'un ancien dormant conservé. En pratique, on garde deux versions de la fiche — ou une seule fiche avec deux blocs de cotes clairement séparés.

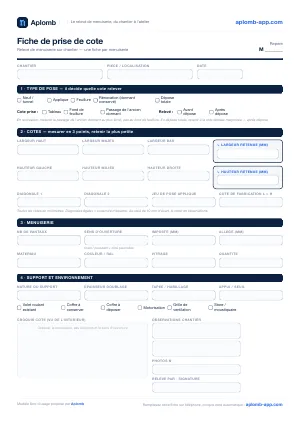

Version dépose totale / neuf
On relève le tableau maçonné, une fois l'ancien bâti retiré. La fiche prévoit une case « relevé avant ou après dépose » : relever à travers un ancien dormant encore en place fausse la cote finale. Le détail : quelle cote relever en dépose totale.

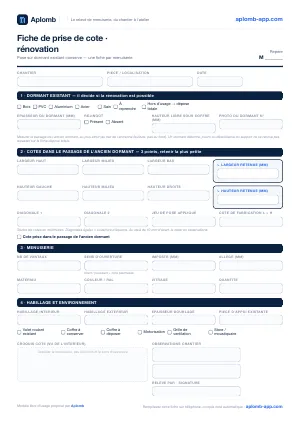

Version rénovation sur dormant
On mesure le passage de l'ancien dormant, au plus étroit (au nez de l'ancienne feuillure, pas au fond), et la fiche exige l'état du bois, la présence de rejingot, l'épaisseur de l'ancien dormant et la hauteur libre sous coffre.
Dans les deux cas, la fiche doit porter une phrase explicite du type « cote prise dans le passage de l'ancien dormant » ou « cote tableau après dépose totale ». C'est cette phrase, plus que le chiffre, qui protège le dossier.
Les deux versions sont prêtes à imprimer : fiche neuf ou dépose totale et fiche rénovation sur dormant existant.
5. Dans quel ordre remplir la fiche sur le chantier ?
On remplit la fiche toujours dans le même ordre : en-tête et repère, photo générale, croquis, type de pose, les huit mesures, le support, puis une relecture avant de dater et signer. Un ordre fixe évite les oublis, parce qu'on ne réfléchit plus à ce qui reste à faire. Celui-ci fonctionne bien, ouverture par ouverture :
- En-tête et repère d'abord, avant toute mesure. Le repère est reporté au crayon sur l'ouverture dans la foulée.
- Photo générale de l'ouverture, de l'intérieur puis de l'extérieur. Avant de commencer à mesurer, tant que rien n'est démonté.
- Croquis de la composition, sans cotes. Vantaux, imposte, allège, sens d'ouverture.
- Type de pose coché, et l'état de l'existant décrit dans la foulée.
- Les huit valeurs : trois largeurs, trois hauteurs, deux diagonales, reportées sur le croquis.
- Support et environnement : doublage, appui, linteau, coffre, seuil.
- Relecture à voix haute devant l'ouverture, puis date et signature. C'est l'étape que tout le monde saute, et c'est celle qui rattrape les erreurs.
La même fiche, mais qui ne se mouille pas
Aplomb reprend l'essentiel de ce gabarit sur votre téléphone : repère, cotes, type de pose et jeu, sens d'ouverture, une photo annotée et un commentaire. Le croquis coté se dessine tout seul à partir de vos saisies, la fiche part en PDF pour l'atelier, et tout fonctionne sans réseau — donc en sous-sol comme en zone blanche.
Essayer sur mon prochain relevé6. Quelles sont les limites de la fiche papier ?
La fiche papier a trois limites : elle se ressaisit au bureau, elle ne contrôle aucune incohérence et elle se dégrade sur le chantier. La fiche imprimée reste imbattable sur un point : elle marche toujours, elle ne tombe jamais en panne de batterie, et n'importe qui sait s'en servir. Mais ses limites sont toujours les mêmes :
- Elle se ressaisit. Le soir, au bureau, quelqu'un recopie les cotes du carnet vers le devis puis vers la commande. Deux recopies, deux occasions de sauter une ligne — et l'erreur de report ne se voit pas, puisque la valeur recopiée est plausible.
- Elle ne contrôle rien. Une fiche papier accepte trois largeurs incohérentes, une diagonale manquante ou une hauteur inférieure à l'allège sans broncher. Personne ne s'en aperçoit avant l'atelier.
- Elle se dégrade. Pluie, poussière de plâtre, poche de pantalon. Une fiche illisible vaut une fiche perdue.
Sur un chantier à quinze ou quarante ouvertures, la fiche unitaire montre une autre limite : on ne compare plus rien. C'est le moment de passer à un format tabulaire, une ligne par menuiserie — c'est l'objet de notre feuille de métré menuiserie, le modèle du relevé multi-menuiseries. Et si vous vous demandez ce qu'un outil de relevé doit savoir faire pour remplacer vraiment le papier plutôt que de s'ajouter à lui, la comparaison est détaillée dans notre guide pour choisir une application de prise de cote menuiserie.
Le bon réflexe, quel que soit le support, ne change pas : on relève une fois, on vérifie sur place, on commande ensuite. Tout le reste — le gabarit, l'application, la feuille de métré — n'est que la manière de ne rien perdre entre les deux. Pour le geste lui-même, du choix du matériel jusqu'au contrôle final avant de quitter le chantier, reportez-vous à notre méthode complète du relevé de menuiserie sur chantier.
